氣動球閥
氣動三片式卡箍球閥
- 產品型號：Q681F
- 產品結構：直通式
- 產品壓力：PN16-PN64
- 產品材質：304,316
- 產品規格：DN15-DN100
聲 明：
產品描述中所有文字、數據、圖片僅供參考，實際型號由使用工況決定！如果您需要更詳細了解【氣動三片式卡箍球閥】的相關信息或索取相關資料，請聯系我們
氣動三片式卡箍球閥概述：
氣動三片式卡箍球閥Q681F主用應用在快速切斷、分配和改變介質的流動管道中。氣動三片式快裝球閥采用高平臺設計，閥體和氣缸直接用螺紋固定，更換簡單，現場技術人員就可操作，節省成本。三片式卡箍球閥的優勢是密封圈易更換，如果閥門沒有壞，而密封圈長時間使用因?yàn)槟p造成泄漏，這時現場操作人員可以自行更換密封圈，從而節約成本，提高效率。具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等優點。
氣動三片式卡箍球閥工作原理：

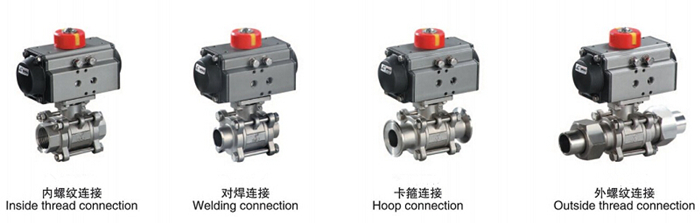

氣動三片式卡箍球閥Q681F體積小，安裝方便。氣動三片式快裝球閥采用卡箍連接方式，是由三部分閥殼組成，由四只較長螺栓從兩端夾住中間閥體與閥球而成。氣動三片式卡箍球閥是通過氣動執行器90度的旋轉來帶動球體的旋轉，只需很小的轉動力矩就能將閥門關緊嚴密，從而可達到快速截?cái)嗲袛唷?zhí)行器與閥體的采用免支架連接減少了發生故障的機率。適用于輕工機械體積小空間窄的場合。
氣動三片式快裝球閥Q681F參數：
氣動三片式卡箍球閥Q681F主用應用在快速切斷、分配和改變介質的流動管道中。氣動三片式快裝球閥采用高平臺設計，閥體和氣缸直接用螺紋固定，更換簡單，現場技術人員就可操作，節省成本。三片式卡箍球閥的優勢是密封圈易更換，如果閥門沒有壞，而密封圈長時間使用因?yàn)槟p造成泄漏，這時現場操作人員可以自行更換密封圈，從而節約成本，提高效率。具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等優點。
|
氣動三片式快裝球閥特點： 全通徑設計，流阻小。 球芯轉動90°實現開關，開關時間短。 進出口雙向密封，實現Ⅵ級零泄漏。 填料采用聚四氟乙烯，防腐耐用。 閥桿采用下裝式結構，確保安全。 三片式結構，方便安裝和維護。 與氣動執行器連接接口按照國際標準ISO5211設計，安裝方便。 |
 |
氣動三片式卡箍球閥工作原理：
氣動三片式卡箍球閥Q681F體積小，安裝方便。氣動三片式快裝球閥采用卡箍連接方式，是由三部分閥殼組成，由四只較長螺栓從兩端夾住中間閥體與閥球而成。氣動三片式卡箍球閥是通過氣動執行器90度的旋轉來帶動球體的旋轉，只需很小的轉動力矩就能將閥門關緊嚴密，從而可達到快速截?cái)嗲袛唷?zhí)行器與閥體的采用免支架連接減少了發生故障的機率。適用于輕工機械體積小空間窄的場合。
氣動三片式快裝球閥Q681F參數：
| 執行器 | 單雙作用氣動執行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
